Hose Reel Series 3300

HOSE REEL SERIES 3400

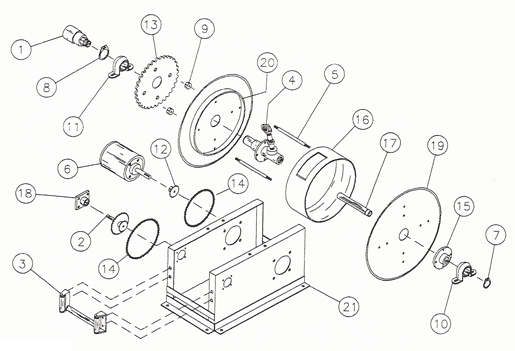

Parts List

* MODEL NUMBER MUST BE KNOWN TO CLARIFY PART NUMBER USE HOSE & CORD CATALOG FOR REPLACEMENTS.

NO.
PART#
DESCRIPTION
MODEL
1*
SA-38 SWIVEL JOINT 1/4
3301, 3302, 3303
SA-39 SWIVEL JOINT 3/8
3301, 3302, 3303
SA-40 SWIVEL JOINT 1/2
3301, 3302, 3303
020-09 SWIVEL JOINT 3/4
3304, 3305, 3306
020-10 SWIVEL JOINT 1
3307, 3308
2
SA-08 GEAR INTERMEDIATE 12/36
ALL
3
SA-19 ROLLER CASTING
OPTION
4*
SA-28 AXLE ASSEMBLY 1/2
3301, 3302, 3303
SA-29 AXLE ASSEMBLY 3/4
3304, 3305, 3306
SA-30 AXLE ASSEMBLY 1
3307, 3308
5*
018-22
TIE ROD 13"
3301, 3303, 3304, 3306, 3307
018-23 TIE ROD 21"
3302, 3305, 3308
6*
019-32
DC EXPLOSION PROOF
ALL
019-33 AC EXPLOSION PROOF
ALL
019-40 AIR-MOTOR
ALL
7
022-05 RETAINING RING 1 1/4
ALL
8
022-06 RETAINING RING 1 1/2
3301, 3302, 3303, 3304
3305, 3306, 3307, 3308
9
024-12 SPACER
ALL
10
027-01 BEARING 1 1/4
ALL
11*
027-02 BEARING 1 1/2
3301, 3302, 3303, 3304
3305, 3306, 3307, 3308
12
029-01 GEAR 12 TOOTH
ALL
13
029-04 GEAR 48 TOOTH
3301, 3302, 3303, 3304
3305, 3306, 3307, 3308
14
029-09 CHAIN 7'-6"
ALL
15
055-33 AXLE FLANGE
ALL
16* 066-06 REEL DRUM 12 x 9
3301, 3303, 3304, 3306
066-08 REEL DRUM 20 x 9
3302, 3305
066-12 REEL DRUM 12 x 12
3307
066-14 REEL DRUM 20 X 12
3308
17* 067-02 AXLE SHAFT (B)
3301, 3303, 3304, 3306, 3307
067-04 AXLE SHAFT (D)
3302, 3305, 3308
18
068-09 BEARING PLATE
ALL
19* 070-33 REEL DISC 18"
3301, 3302, 3304, 3305
070-35 REEL DISC 24"
3303, 3306, 3307, 3308
20*
070-45 DRUM SUPPORT 9"
3301, 3302, 3303, 3304
3305, 3306
070-46 DRUM SUPPORT 12"
3307, 3308
21* 071-39 BASE ASSEMBLY 18X15X9.5
3301, 3304
071-40 BASE ASSEMBLY 18X23X9.5
3302, 3305
071-41 BASE ASSEMBLY 22X15X12
3303, 3306, 3307
071-42 BASE ASSEMBLY 22X23X12
3308
